※在庫限り※PICマイコン用ユニバーサル基板(MB-P11)

ネコポス対応
¥1,936 - ¥1,936
¥1,936
¥1,936 - ¥1,936
¥1,936
(税込価格)

在庫数8

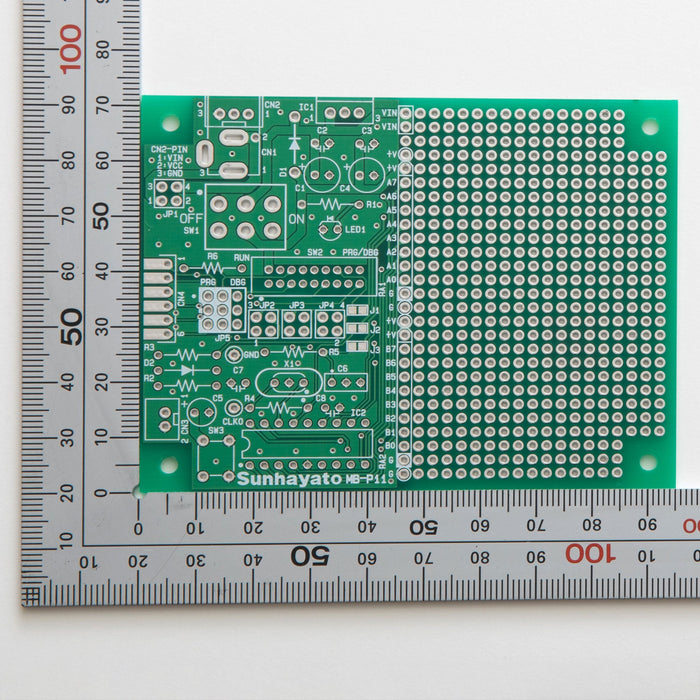

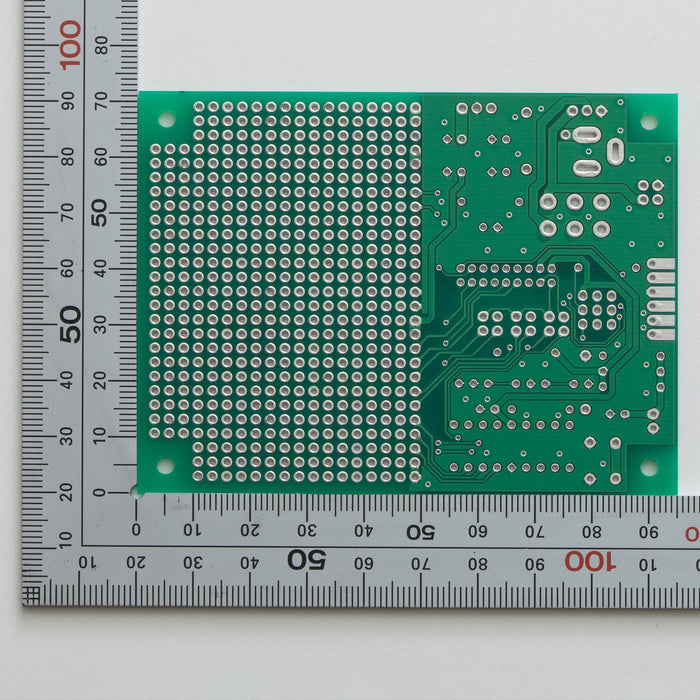

18ピンのPICマイコン対応

マイコン周辺回路配線済みです(クロック発振回路、リセット回路、電源回路、ポート入出力、オンボード書込み回路)。1つの基板で数種類のPICマイコンに対応できます。

販売終了後の代替品や後継品はございません。

主な仕様

型番
MB-P11
材質
ガラスエポキシ(FR-4)
両面/片面
両面
ピッチ
2.54mm
本体サイズ
72×95×1.6t(mm)
入数
1枚
商品サイズ(包装を含む、約)
120×190×15mm
重量(包装を含む、約)
40g
JANコード
4931442027040
原産国
日本
穴径
Φ0.9
パターン・ランド形
ドットパターン(ユニバーサル部)
仕上処理
スルーホール、ハンダ、レジスト、部品面白色シルク印刷

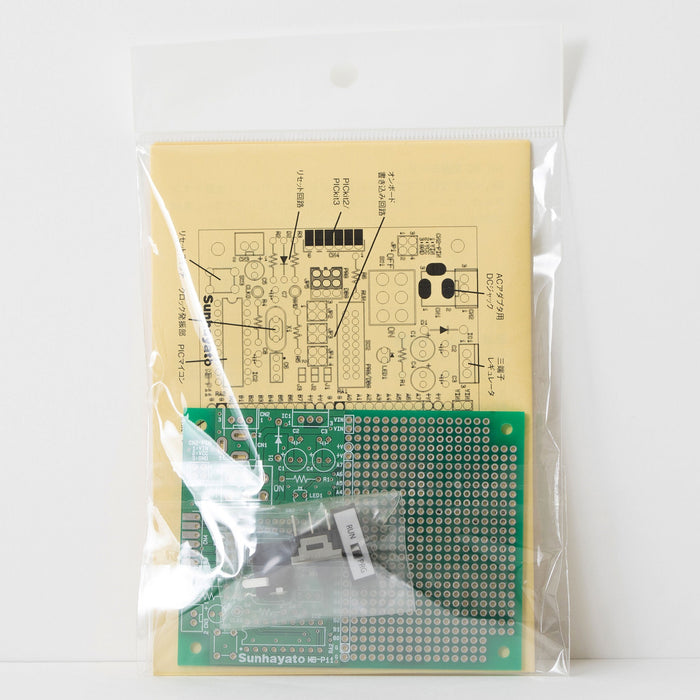

付属品(セットの内容)

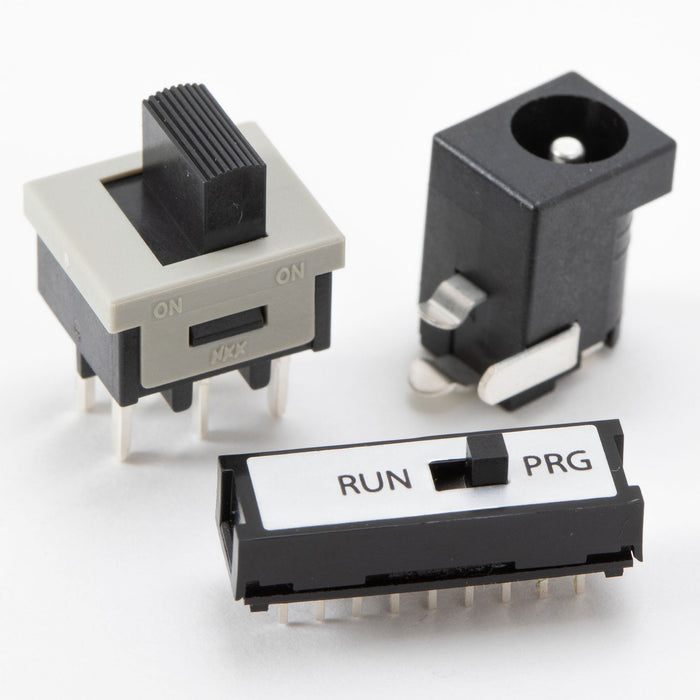

取扱説明書、動作モード選択スイッチ、電源スイッチ、DCジャックΦ2.1mm
対応商品
対応マイコン:PIC16Fシリーズ、PIC18Fシリーズ(18ピンDIP)
注意
使用に際し、PICマイコンの知識や開発環境などが必要です。

★商品は1つずつ販売しています。ケース単位でご検討の場合は以下をご参照ください。

ケース(箱)の入数
小箱10枚入
小箱サイズ(約)
100×210×140mm
小箱重量(約)
480g

mbp11
