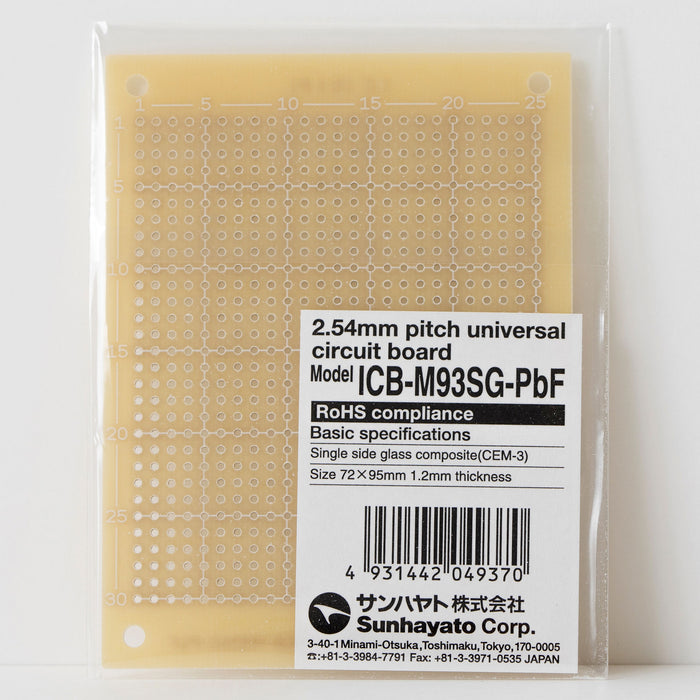

小型ユニバーサル基板(ガラスコンポジット片面/72×95×1.6t)(ICB-M93SG-PbF)

ネコポス対応
¥616 - ¥616
¥616
¥616 - ¥616
¥616
(税込価格)

在庫数99

使いやすい定番サイズ

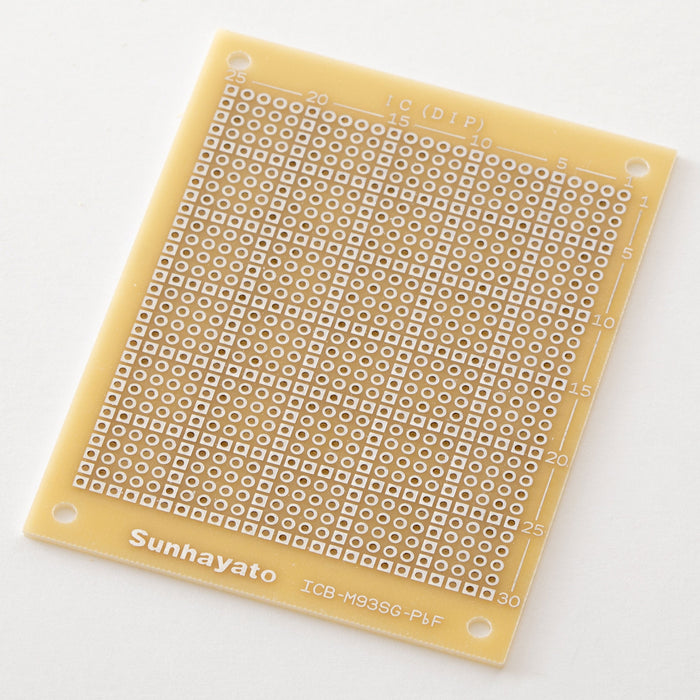

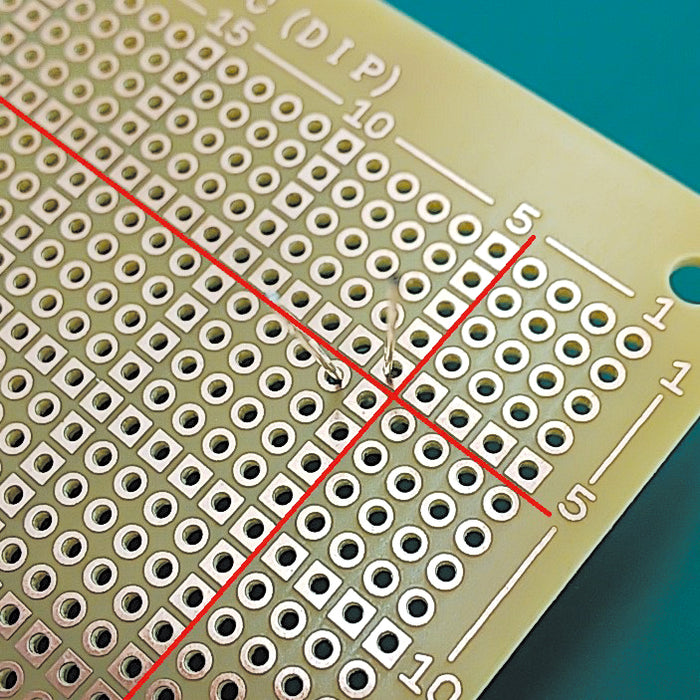

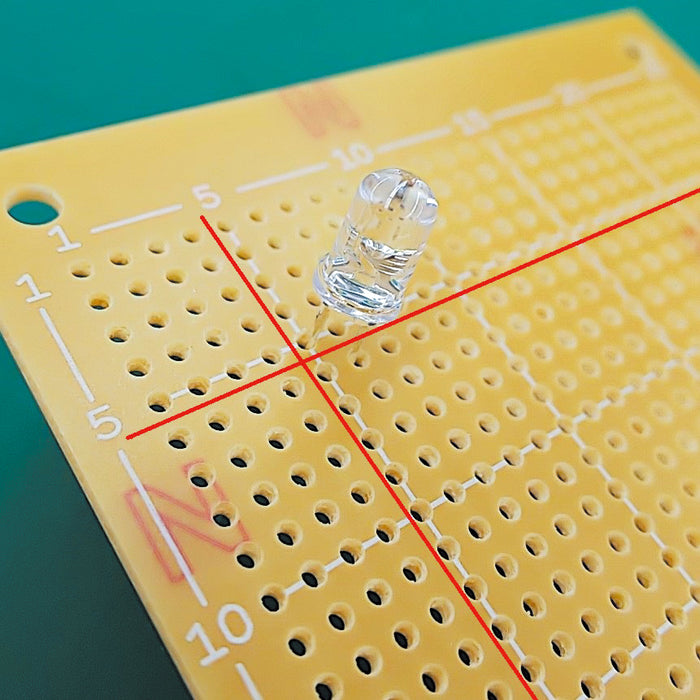

片面・ガラスコンポジット材のユニバーサル基板です。部品穴をナンバリングすることで、部品面とはんだ面間の位置関係を分かりやすくしました。DIP部品を搭載する際に便利です。目印として部品面は格子状に白線を引き、白線を引いてある箇所のはんだ面は角ランドになっています。

主な仕様

型番
ICB-M93SG-PbF
RoHS指令(10物質)
対応
材質
ガラスコンポジット(CEM-3)
両面/片面
片面
ピッチ
2.54mm
本体サイズ
72×95×1.2t(mm)
入数
1枚
商品サイズ(包装を含む、約)
80×110×2mm
重量(包装を含む、約)
13g
JANコード
4931442049370
原産国
日本
穴径
Φ1.0
パターン・ランド形
ドットパターン、ナンバリング部分は角ランド
仕上処理
鉛フリーハンダ(Sn-3.0Ag-0.5Cu)、部品面白色シルク印刷
穴数
750(30x25)

★商品は1つずつ販売しています。ケース単位でご検討の場合は以下をご参照ください。

ケース(箱)の入数
小箱10枚入
小箱サイズ(約)
95×110×20mm
小箱重量(約)
150g
