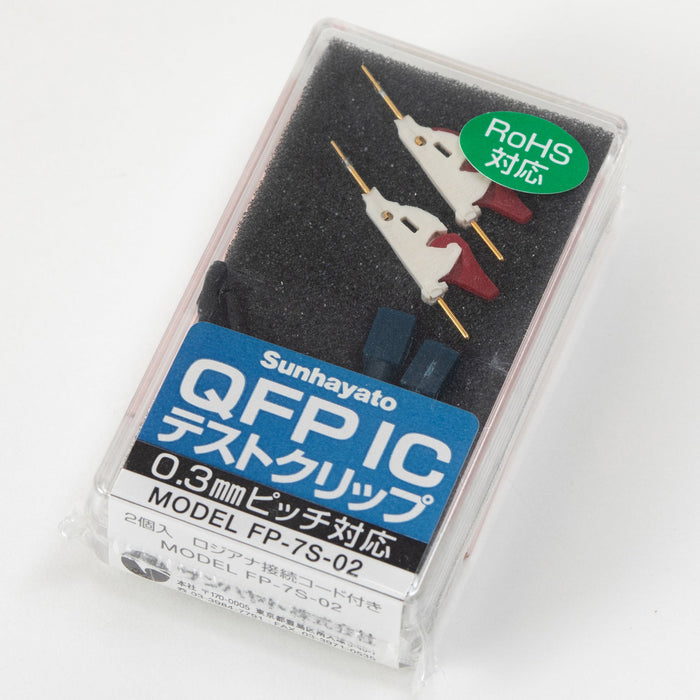

※販売終了※面実装IC用テストクリップ(0.3mmピッチ/2本入)(FP-7S-02)

在庫切れ 販売終了
¥6,655 - ¥6,655
¥6,655
¥6,655 - ¥6,655
¥6,655
(税込価格) ※販売当時の価格です。
  • 販売終了

※販売終了※IC作動チェックや信号取り出しが簡単にできる

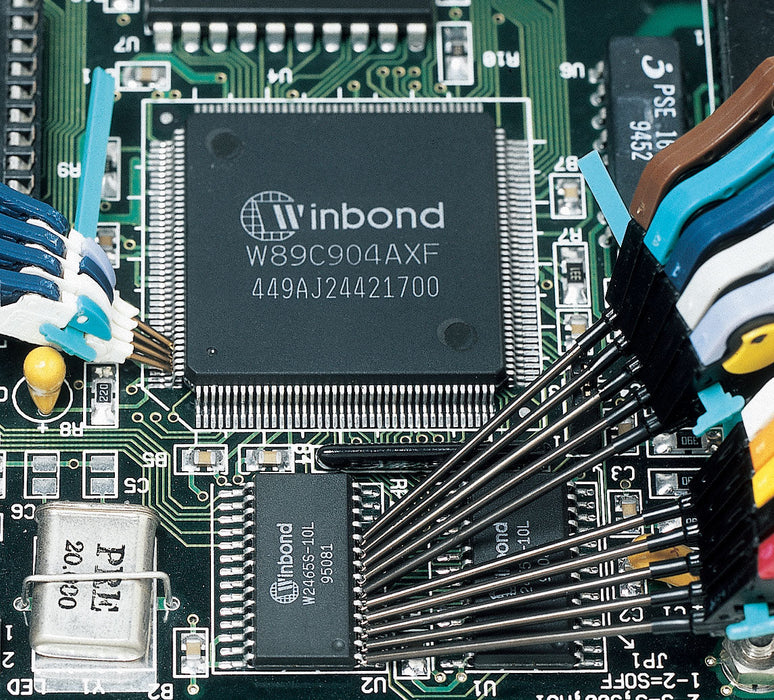

ロングタイプ(先端長8mm)で、0.3mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。ロジックアナライザーのプローブが直接接続できます。赤と黒の2色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーにより、連続装着時でも安定してクリップできます。

※後継品を開発中です(2024年夏に発売開始予定)。詳細については弊社までお問い合わせ下さい。

主な仕様

型番
FP-7S-02
RoHS指令(10物質)
対応
本体サイズ
本体長:22mm、先端パイプ:Φ0.4×8.5mm
入数
2個入(赤・黒×各1)
商品サイズ(包装を含む、約)
39×68×18mm
重量(包装を含む、約)
16g
JANコード
4931442642151
原産国
日本
付属品(セットの内容)
中継用コード:SOP-71×2(赤・黒×各1)
対応商品
SOP、QFPパッケージ等:0.3~0.5mmピッチ
保管温度範囲
-20~80° 90%RH max.
使用温度範囲
0~50° 90%RH max.
絶縁抵抗
500MΩ at 500V DC
接触抵抗
22mΩmax.(1mA)
導体抵抗
18mΩmax.(0.1mA)
耐電圧
500V DC(1分間)
長さ
ロングタイプ・先端長8mm
先端パイプ
Φ0.4×8.5mm(ロングタイプ)、フッ素系樹脂絶縁被覆付き
先端スプリング径
Φ80μm
コンタクトピン
Φ0.75mm(金メッキ仕上純銅ピン、ロジアナソケットに直接接続可)
