※販売終了※面実装IC用テストクリップ(0.5mmピッチ/10本入)(FP-7-10)

在庫切れ 販売終了
¥23,958 - ¥23,958
¥23,958
¥23,958 - ¥23,958
¥23,958
(税込価格) ※販売当時の価格です。
  • 販売終了

※販売終了※IC作動チェックや信号取り出しが簡単にできる

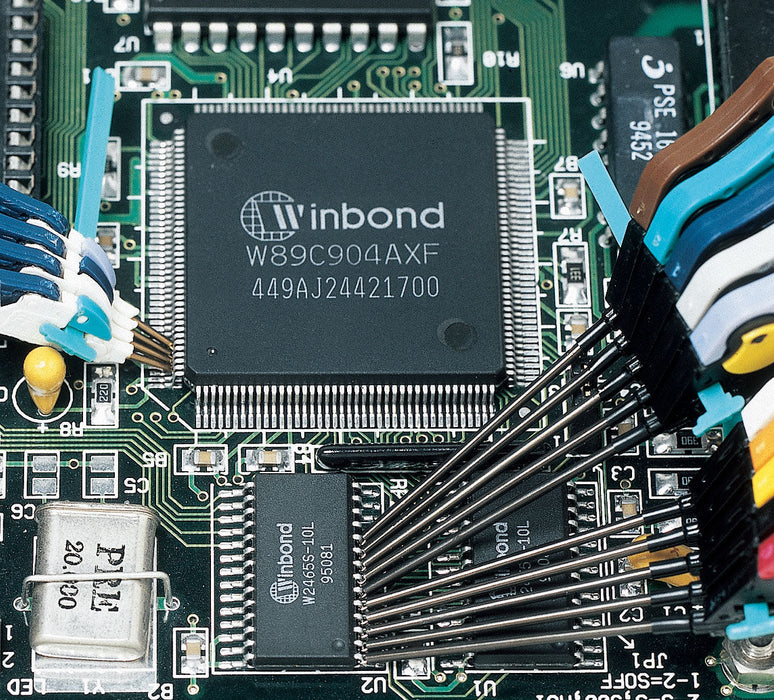

ショートタイプ(先端長4mm)で、0.5mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。ロジックアナライザーのプローブが直接接続できます。見分けやすい10色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーにより、連続装着時でも安定してクリップできます。

※後継品を開発中です(2024年夏に発売開始予定)。詳細については弊社までお問い合わせ下さい。

主な仕様

型番
FP-7-10
RoHS指令(10物質)
対応

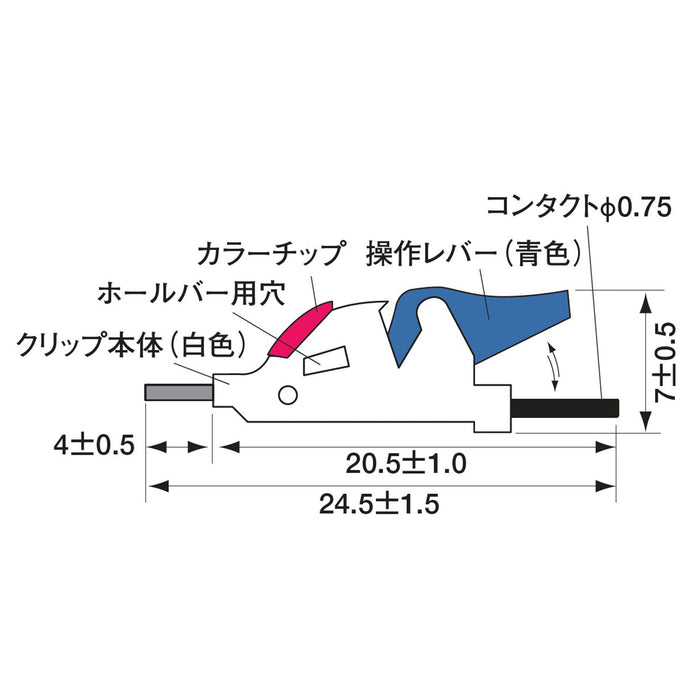

本体サイズ
本体長:20.5mm、先端パイプ:Φ0.6×4mm
入数
10個入(10色×各1)
商品サイズ(包装を含む、約)
55×95×30mm
重量(包装を含む、約)
43g
JANコード
4931442642106
原産国
日本
付属品(セットの内容)
中継用コード:SOP-71×10(10色×各1)、ポジションキーパー×2、ホールドバー×2、ルーペ×1
対応商品
SOP、QFPパッケージ等:0.5~1.27mmピッチ
保管温度範囲
-20~80° 90%RH max.
使用温度範囲
0~50° 90%RH max.
絶縁抵抗
500MΩ at 500V DC
接触抵抗
7mΩmax.(1mA)
導体抵抗
2mΩmax.(0.1mA)
耐電圧
500V DC(1分間)
長さ
ショートタイプ・先端長4mm
先端パイプ
Φ0.6×4mm(ショートタイプ)、フッ素系樹脂絶縁被覆付き
先端スプリング径
Φ150μm
コンタクトピン
Φ0.75mm(金メッキ仕上純銅ピン、ロジアナソケットに直接接続可)

fp710
