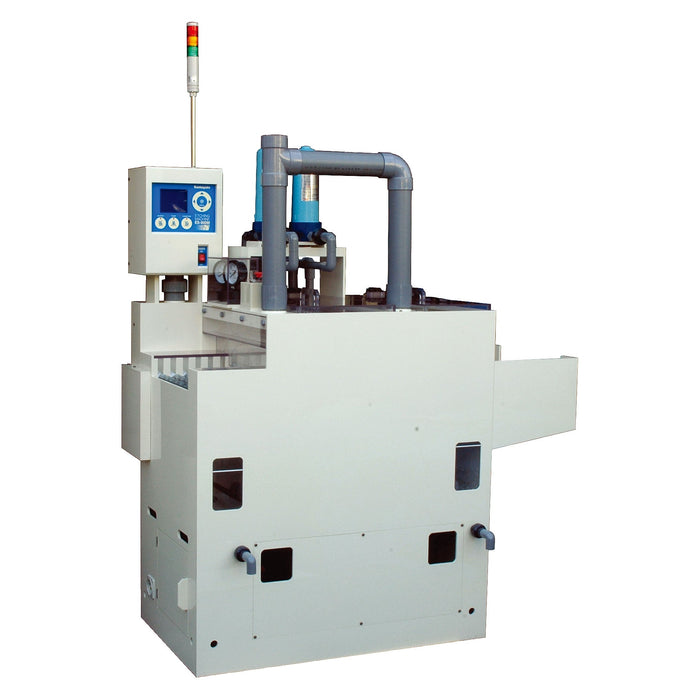

二槽式エッチング装置（ES-850M）
受注生産
¥5,060,000
-
¥5,060,000
¥5,060,000
¥5,060,000
-
¥5,060,000
¥5,060,000
（税込価格）
エッチングから水洗までマイコン制御
2023年7月1日より価格改定いたしました。
エッチング槽+水洗槽の二槽式なので、エッチング後の水洗いを速やかに行うことができます。液温の設定やコンベア搬送スピードはマイコン制御で行うので、同条件での再現性を保てます。
主な仕様
- 型番
- ES-850M
- 材質
- 硬質PVC
- 本体サイズ
- 1430×780×2,040mm（信号灯含む、排ガス処理セットを除く）
- 入数
- 1台
- 本体重量（包装を除く）
- 約200kg
- JANコード
- 4931442538041
- 原産国
- 日本
- 付属品（セットの内容）
- 廃液回収用20Lタンク×3
- 補充部品
- 小型スクラバー：KS-8（別売）
- 注意
- 別途配送料が必要な商品です。金額は送付地域により異なります。また表示価格は本体のみの価格で、設置講習費などは含みません。
- 外観
- アイボリー
- 入力電源
- AC 100V 50/60Hz 1.6kVA
- エッチング可能な基板寸法
- 最小幅100mm、最大幅330mm
- 処理工程
- 投入→エッチング→絞り→水洗→絞り
- 処理最大サイズ
- 幅330mm
- 処理最小長さ
- 100mm
- 搬送ピッチ
- 45mm
- チャンバー長
- エッチング槽：360mm（有効長260mm）、水洗槽：270mm（有効長170mm）
- コンベアスピード
- 0.1～1.7m/min（可変式）
- エッチング液最大液量
- 40L
- 水洗槽最大液量
- 20L
- 処理液
- 塩化第二鉄液（サンハヤト製H-20L指定）
- 液温設定範囲
- 25～42℃
- 液温表示範囲
- 0～50℃
- プレヒートタイマー設定
- 0.5～72時間 30分単位（2パターン）
- エッチング部ノズルヘッダー
- 上下3本
- 水洗部ノズルヘッダー
- 上下各2本
- エッチング部スプレーノズル
- フラットノズル 上下各12個
- 水洗部スプレーノズル
- フラットノズル 上下各8個
- エッチング部スプレー圧
- Max0.17MPa
- 水洗部スプレー圧
- Max0.17MPa
- エッチング液フィルター
- 住友スリーエム キュノ1M1ハウジング
- エッチング液用ヒーター
- 500Wチタンヒーター2本
- ドレンバルブ
- 2箇所（エッチング液用×1、水洗槽用×1）
- 安全装置
- 上蓋インターロック機構、緊急停止ボタン、漏電ブレーカー、液温センサー、液面センサー、ポンプ・コンベア・ヒーター故障検出
