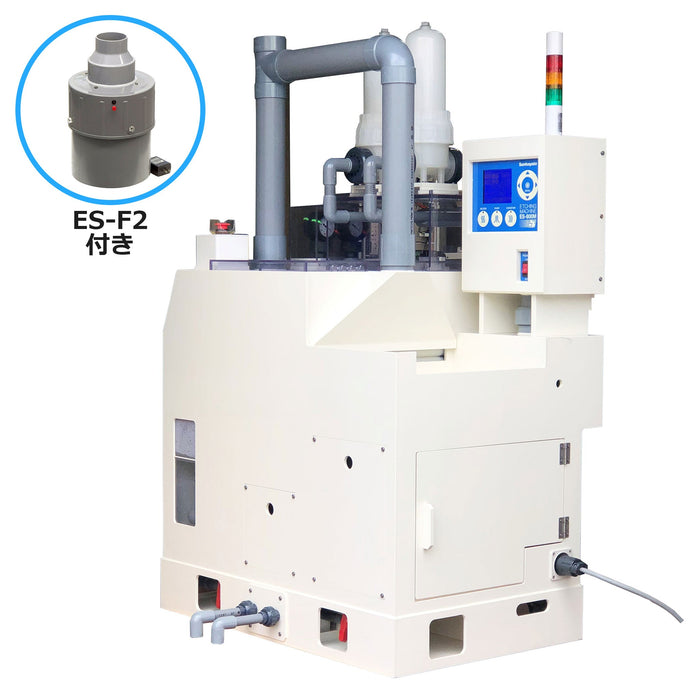

プリント基板用エッチング装置(ES-800M-FS)

受注生産
¥3,168,000 - ¥3,168,000
¥3,168,000
¥3,168,000 - ¥3,168,000
¥3,168,000
(税込価格)

排ガス処理ユニット付属のエッチングマシーン

2023年7月1日より価格改定いたしました。

短時間で高品質の処理ができるエッチングマシーンに、排ガス処理ユニットをセットにしました。液温の設定やコンベア搬送スピードがマイコン制御できるので、同条件での再現性が保てます。据置型ですが、1,110×770mmのスペースがあればどこにでも置ける、エッチング装置としてはコンパクトな設計です。

主な仕様

型番
ES-800M-FS
材質
硬質PVC
入数
1台
本体重量(包装を除く)
約135kg
JANコード
4931442538010
原産国
日本
付属品(セットの内容)
廃液回収用20Lタンク×3、排ガス処理ユニット:ES-F2
補充部品
小型スクラバー:KS-8(別売)
注意
別途配送料が必要な商品です。金額は送付地域により異なります。また表示価格は本体のみの価格で、設置講習費などは含みません。
外観
アイボリー
入力電源
AC 100V 50/60Hz 1.4kVA
エッチング可能な基板寸法
最小幅100mm、最大幅330mm
処理工程
投入→エッチング→絞り→水洗槽
処理最大サイズ
幅330mm
処理最小長さ
100mm
搬送ピッチ
45mm
チャンバー長
400mm(有効長300mm)
コンベアスピード
0.04~1.74m/min(可変式)
エッチング液最大液量
40L
処理液
塩化第二鉄液(サンハヤト製H-20L指定)
液温設定範囲
25~42℃
液温表示範囲
0~50℃
プレヒートタイマー設定
0.5~72時間 30分単位(2パターン)
エッチング部ノズルヘッダー
上下3本
エッチング部スプレーノズル
フラットノズル 上下各12個
エッチング部スプレー圧
Max0.17MPa
エッチング液フィルター
住友スリーエム キュノ1M1ハウジング
エッチング液用ヒーター
500W石英ヒーター2本
ドレンバルブ
2箇所(エッチング液用×1、水洗槽用×1)
安全装置
上蓋インターロック機構、緊急停止ボタン、漏電ブレーカー、液温センサー、液面センサー、ポンプ・コンベア・ヒーター故障検出
排気処理
排ガス処理ユニットES-F2付属。
